特点
精度:精密级±(3+L0/1000)nm。标准级±(5+L0/1000)um
运行速度:每分钟100米以上
长距离运输:100米以上,中间不需要增加任何界面
滑动部分采用已被验证为最可靠耐用的五轴承系统设计
精度测量的重复定位性更稳定
信号采用多层隔离线钢及外壳保护,防水及抗干扰性优良
尺身采用铝合金型材,经阳极处理,尺头部分采用锌合金压铸,镀硬铬,耐腐蚀
防尘条件采用特种塑胶,耐腐蚀,耐刮伤,摩擦阻力小
部件个体化,安装,维护,保养简易,防水,防尘性良好,使用寿命长
传感器部采用玻璃计量光栅作为测量基准器
STA/STB系列传感器输出信号
光栅尺位图

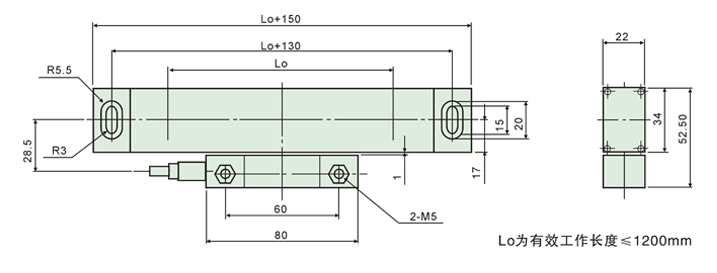

STA系列外形尺寸
光栅尺技术规格
型号 | 有效行距(mm) |
解析度(um) |
光栅栅距 | 工作速度 |
STA光栅尺 | 50~1200 | 1 | 0.02mm |
30米/分 |
STA光栅尺 | 50~1200 | 5 | 0.02mm | 80米/分 |
STB光栅尺 | 1200~1300 | 1 | 0.02mm | 30米/分 |
STB光栅尺 | 1200~1300 | 5 | 0.02mm | 100米/分 |
STC磁栅尺 | 3000~9000 | 5 | 0.02mm |
100米/分 |
